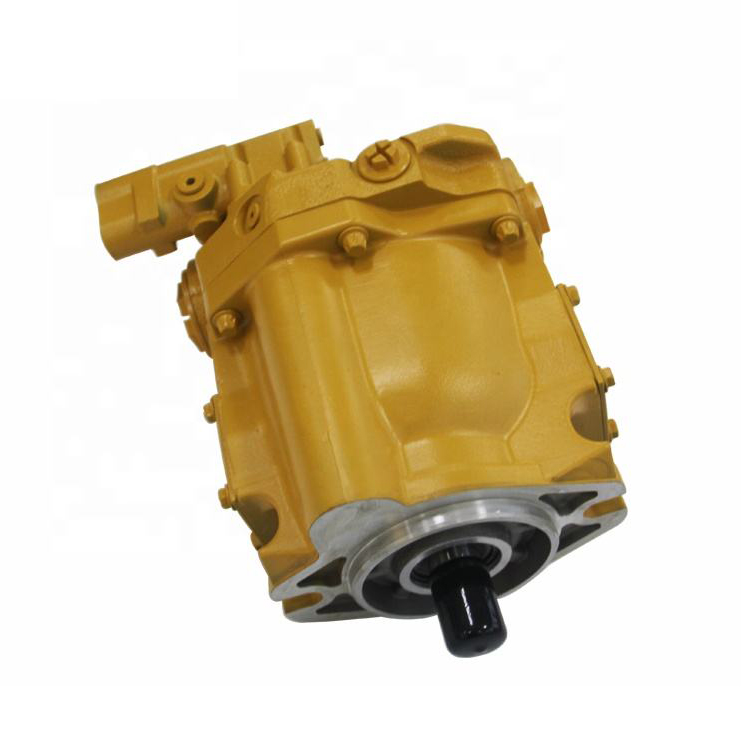

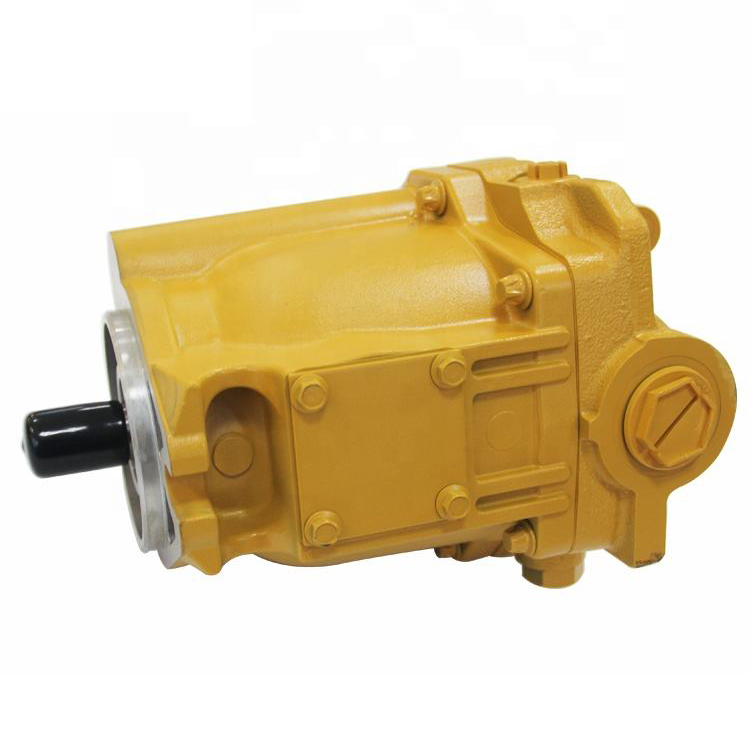

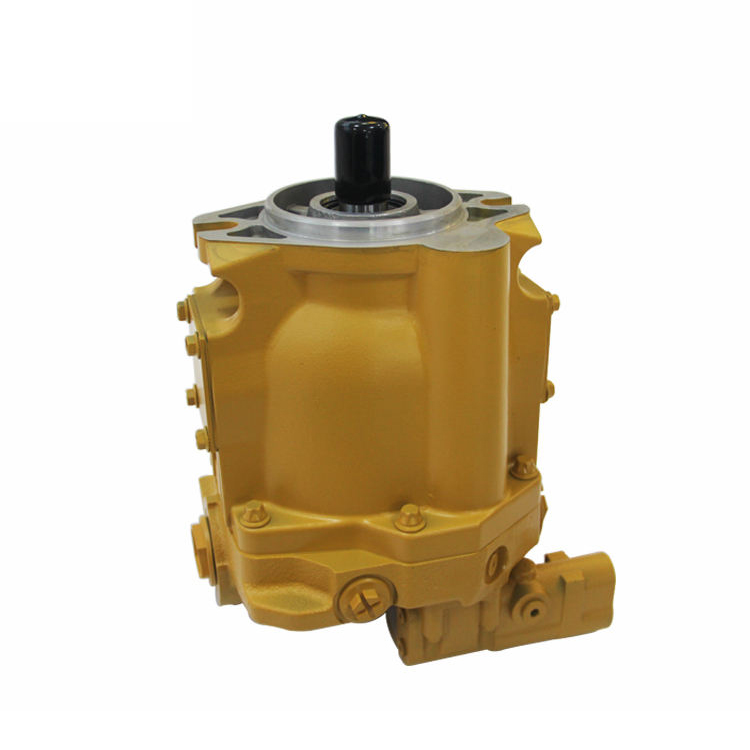

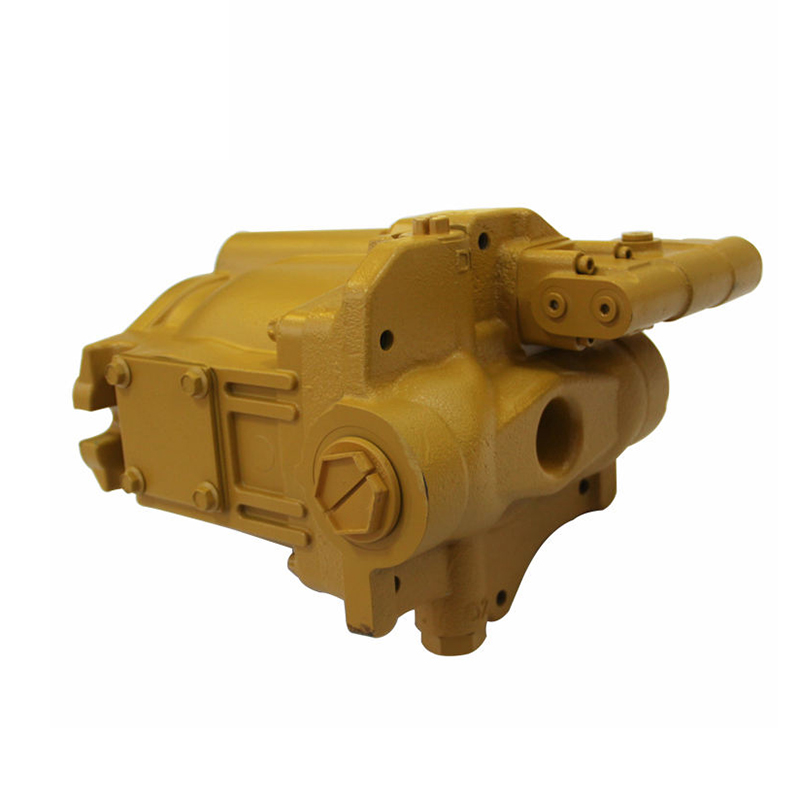

Pompa a pistone della pompa dell'olio per ingranaggi idraulici CAT 9T4104 9T-4104 per trattore CAT D4H ad alta pressione

1. Il corpo della pompa è dotato di una coppia di ingranaggi esterni identici in presa, entrambi i lati degli ingranaggi sono sigillati dal coperchio terminale;

2. Il corpo della pompa, il coperchio terminale e le varie scanalature dei denti dell'ingranaggio costituiscono una serie di cavità di lavoro di tenuta.

1. Quando l'ingranaggio ruota nel senso mostrato in figura, la cavità inferiore di aspirazione dell'olio si rompe gradualmente a causa dell'ingranamento dei denti (come mostrato in figura, il dente IO esce tra il dente l' e 1O'), aumentando il volume della cavità di aspirazione dell'olio e forma un certo grado di vuoto;

2. L'olio nel serbatoio dell'olio entra nella camera di aspirazione dell'olio sotto l'azione della pressione atmosferica sulla superficie dell'olio, riempie la scanalatura del dente e viene portato nella camera di scarico dell'olio superiore insieme alla rotazione dell'ingranaggio;

3. Nella camera di scarico dell'olio, poiché i denti dell'ingranaggio entrano gradualmente nella rete (come mostrato nell'immagine, i denti dell'ingranaggio l nei denti dell'ingranaggio tra l' e 2'), il volume della camera di lavoro di tenuta continua a ridursi e il l'olio viene scaricato;

4. Con la rotazione continua dell'ingranaggio, l'aspirazione e lo scarico dell'olio della pompa vengono eseguiti continuamente e l'olio viene continuamente trasportato all'esterno.
