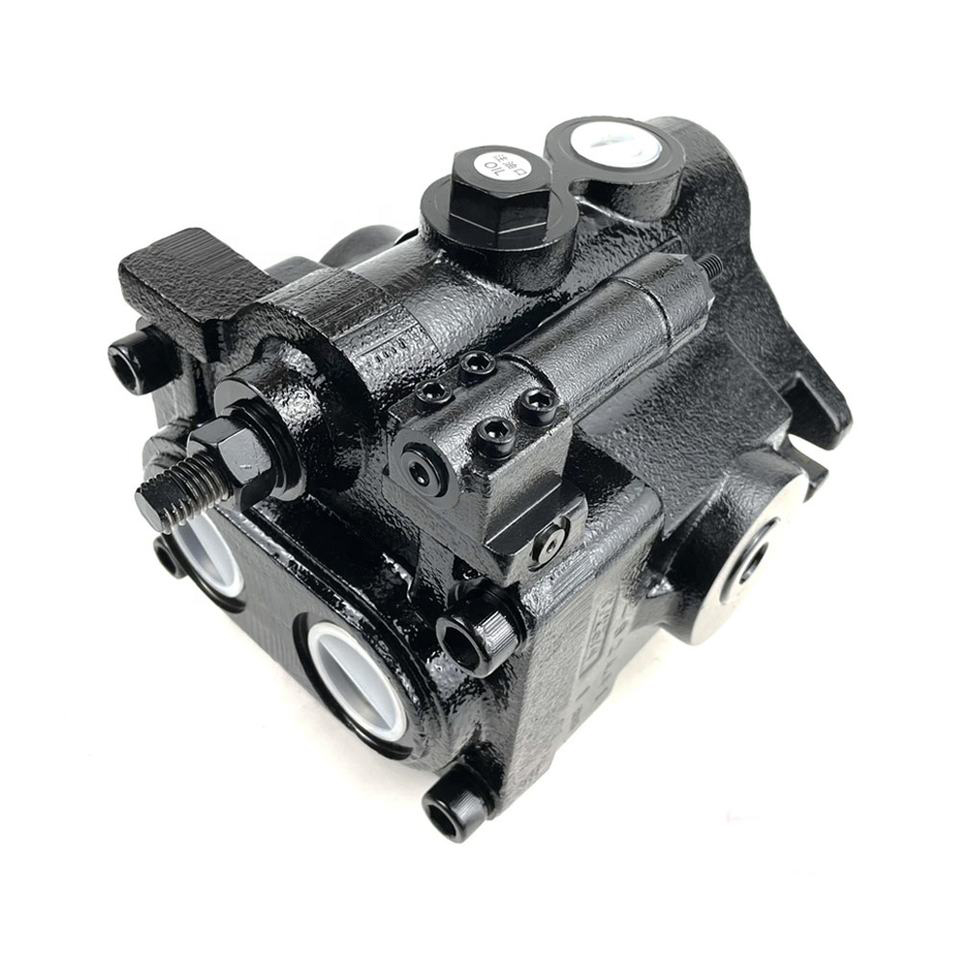

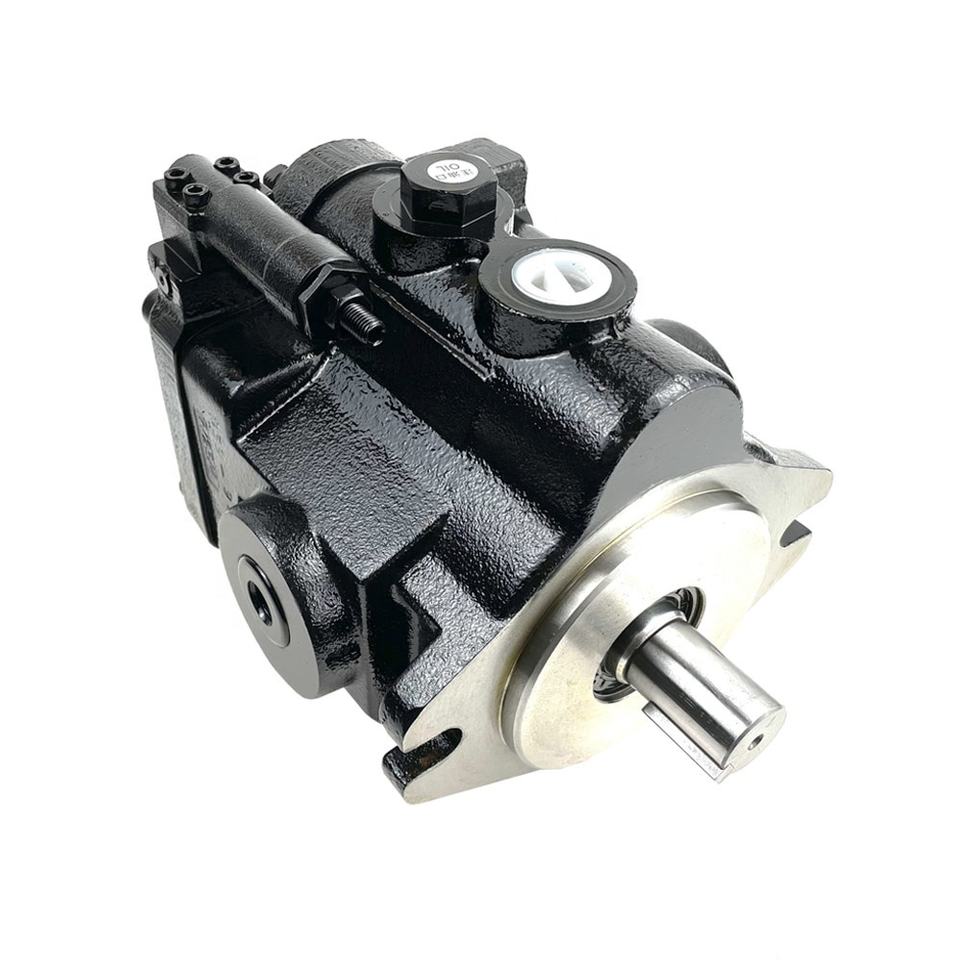

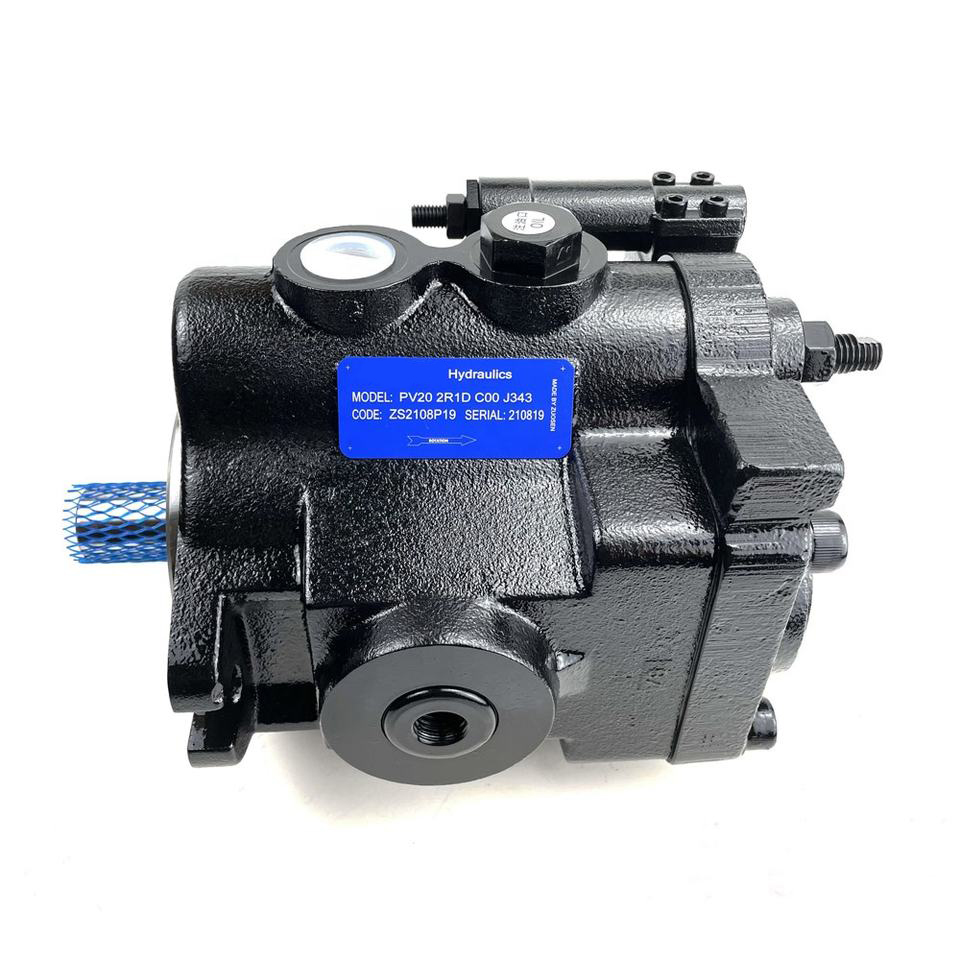

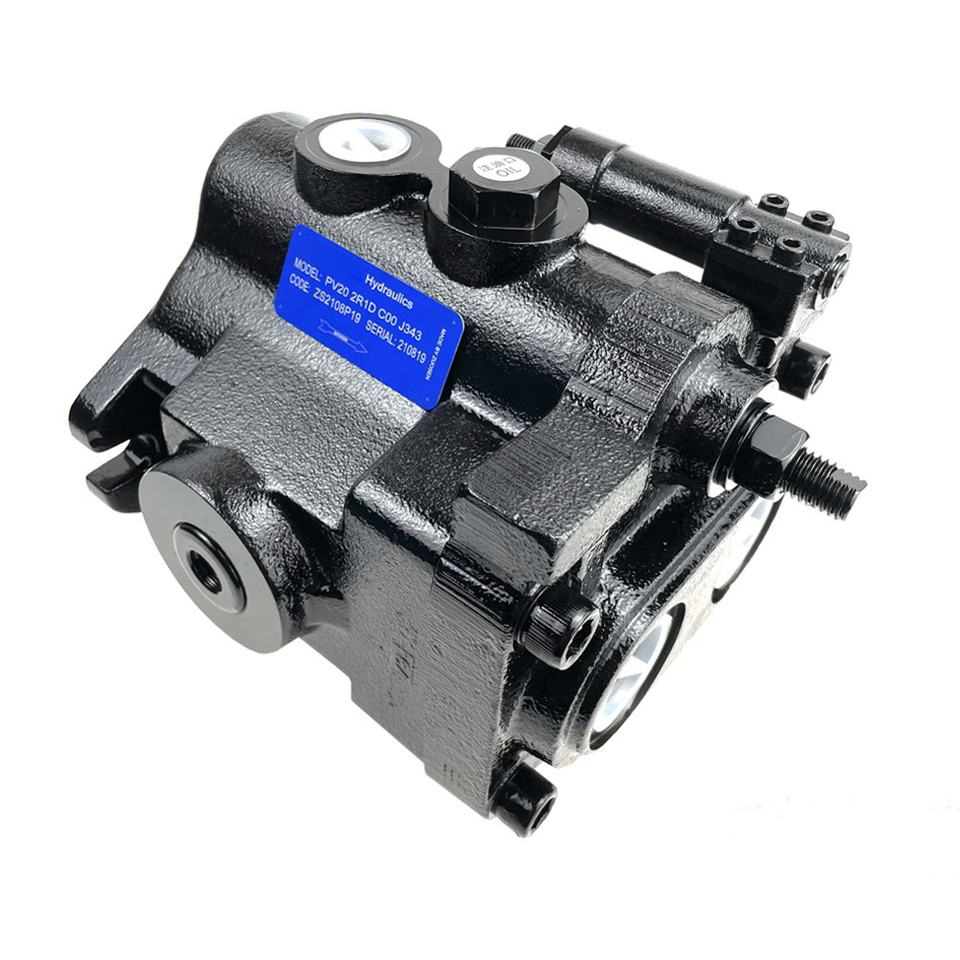

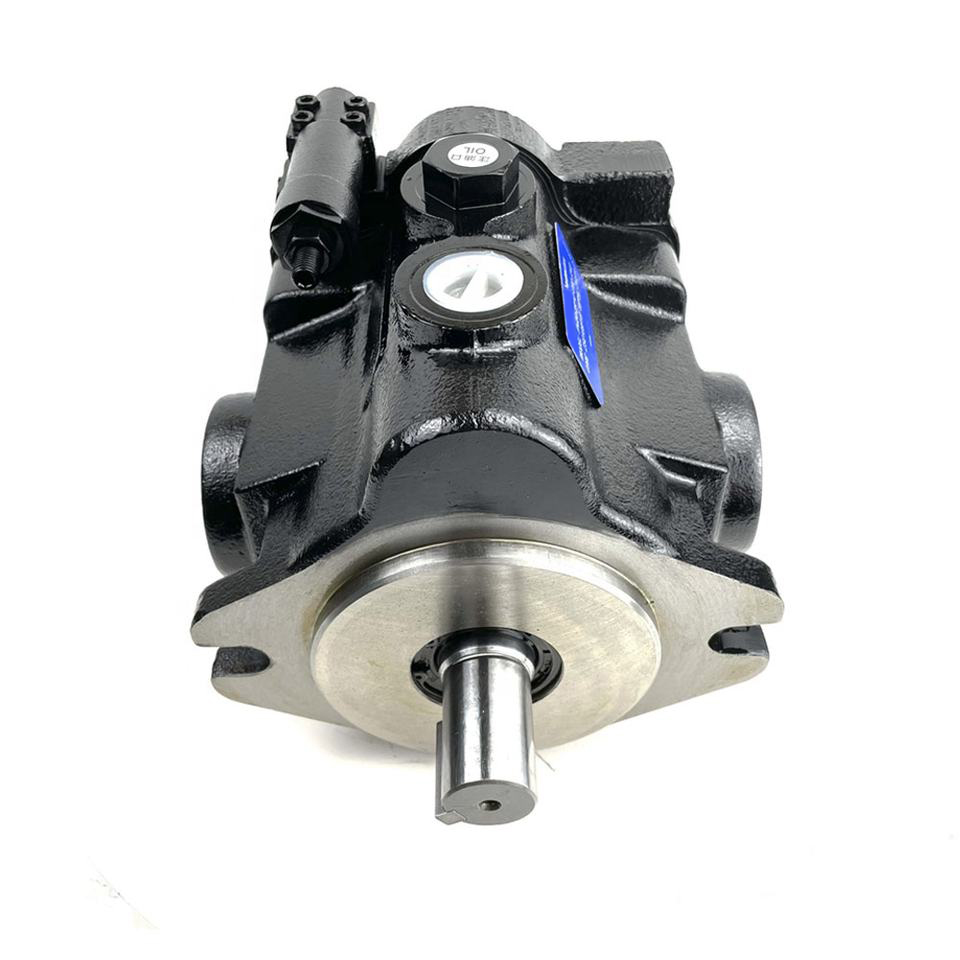

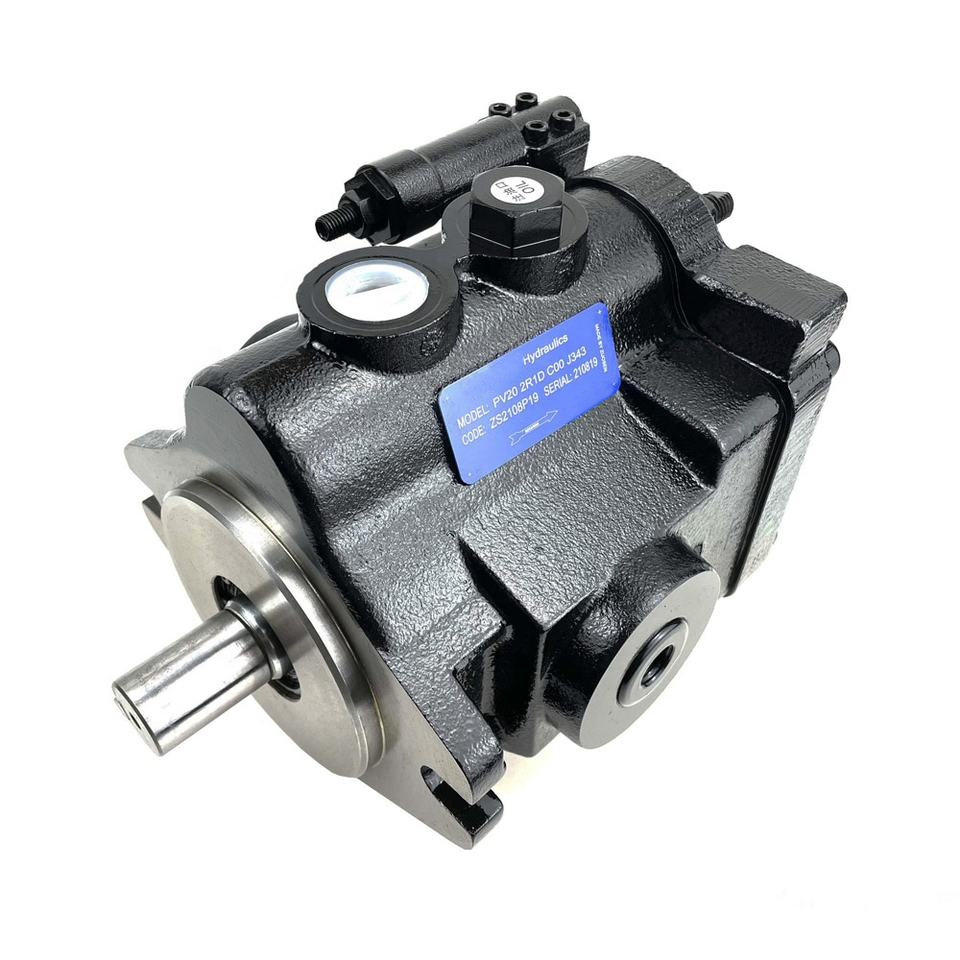

Pompa a pistone Denison di ricambio PV20-2R1D-C00 PV6-2R1C-C00
Applicazione: Utilizzato principalmente per rulli compressori, finitrici, macchine per tunneling del carbone, perforatrici rotanti
Produttore originale : Denison
OEM : HENGTE
I prodotti sono ampiamente utilizzati in: energia elettrica, industria automobilistica, macchine portuali, macchine edili, metallurgia, petrolchimica, mineraria, tessile, modellatura, tutela dell'acqua, energia nucleare e altre industrie.
PRODUCT DISPLAY
DENISON PISTON PUMP STRUCTURE
Parti principali della pompa a stantuffo Denison: albero a camme, corpo del rullo, stantuffo e manicotto dello stantuffo, molla dello stantuffo, manicotto rotante e anello dentato, valvola dell'olio e sede e collegamento del tubo di pressione Il manicotto e lo stantuffo dello stantuffo sono le principali parti di precisione nella pompa di iniezione del carburante, dopo un'attenta lavorazione, macinandosi a vicenda, la distanza tra i diametri è di soli 0,001~0,003 mm, questa parte non può essere sostituita da sola, può essere sostituita solo in coppia.
● Il manicotto dello stantuffo è dotato di due fori per mettere in comunicazione la cavità del manicotto dello stantuffo con il passaggio dell'olio Il foro olio destro è provvisto di una scanalatura longitudinale, nella quale la vite inserita farà sì che il manicotto dello stantuffo si fissi nel corpo pompa e non ruoti.
● La parte superiore dello stantuffo ha una scanalatura anulare e la scanalatura longitudinale comunica con la faccia terminale superiore dello stantuffo Lo smusso elicoidale inizia dalla scanalatura longitudinale per regolare l'alimentazione dell'olio
● La parte inferiore dello stantuffo ha due spalle e flange e le spalle sono inserite nell'incisione del manicotto rotante Il manicotto rotante è installato liberamente sul manicotto dello stantuffo L'ingranaggio aperto è fissato al manicotto rotante con viti e si innesta con l'ingranaggio.
FUNCTIONAL FEATURES
1 , scarico del mezzo ad alta densità - grazie all'uso del piatto oscillante di supporto, per ottenere un peso ridotto e un'alta pressione, migliorando così la potenza di uscita per unità di peso.
2 , basso rumore di funzionamento: migliorando la rigidità della struttura del piatto oscillante, il telaio progettato con la più recente tecnologia di misurazione e analisi riduce notevolmente il rumore di funzionamento.
3 , alta efficienza: l'uso della piastra della valvola a sfera e un adeguato bilanciamento della pressione dell'olio, ampliano le condizioni operative e producono un'elevata efficienza.
4 , funzionamento a lungo termine - grazie all'uso di un'eccellente piastra della valvola a sfera resistente all'usura, rafforza le caratteristiche antinquinamento.
OPERATIONAL PRINCIPLE
Quando il motore fa ruotare l'albero motore, il cilindro della pompa e lo stantuffo ruotano insieme e la testa dello stantuffo mantiene sempre il contatto con il piatto oscillante, poiché il piatto oscillante è ad angolo con il cilindro, quindi quando il cilindro ruota, lo stantuffo esegue un movimento alternativo nel cilindro della pompa Viene ruotato da 0° a 180°, ovvero nella posizione dello stantuffo superiore, e il volume del cilindro dello stantuffo viene graduale, quindi il liquido viene aspirato nel cilindro attraverso la porta di aspirazione dell'olio a della coppa di distribuzione dell'olio ; Quando lo stantuffo viene ruotato da 180° a 360°, il volume del cilindro dello stantuffo diminuisce gradualmente, quindi il liquido nel cilindro viene scaricato attraverso l'uscita della coppa di distribuzione dell'olio Finché l'albero motore continua a ruotare, la pompa continuerà a funzionare.
PRODUCT PARAMETERS
Condizione | Nuovo |
Numero di parti | PV20-2R1D-C00 |
Luogo di origine | Guangdong, Cina |
Originale | Denison |
Applicazione | Nell'industria petrolifera ed elettrica, nell'industria meccanica e tessile, in settori come quello alimentare e farmaceutico, nella cantieristica navale e persino negli istituti di ricerca universitari |
Qualità | Alta garanzia |
Pacchetto | Pacchetto di esportazione standard |
DENISON PISTON PUMP COMMON MODEL
Pompa a pistone Denison serie PV PV6 PV10 PV15 PV20 PV29 pompa a pistoni idraulica PV20-2R1D-C00 PV6-2R1C-C00 PV10-2R1C-C00
PV20-1L1D-C00;
PV20-1R1D-F02NP;
PV20-2L1D-F02;
PV20-2R1D-J00;
PV20-1L1D-C00NP;
PV20-1R1D-J00
PV20-2L1D-K00;
PV20-2R1D-J02;
PV20-1L1D-C02;
PV20-1R1D-K00;
PV20-2L1D-L00;
PV20-2R1D-K00
PV20-1L1D-F00;
PV20-1R1D-K02;
PV20-2L1D-L02;
PV20-2R1D-K02;
PV20-1L1D-F02;
PV20-1R1D-L00
PV20-2L5D-C00;
PV20-2R1D-L00;
PV20-1L1D-J00;
PV20-1R1D-L02 ;
PV20-2L5D-F02;
PV20-2R1D-L02
PV20-1L1D-L00;
PV20-1R5D-C02 ;
PV20-2L5D-L00;
PV20-2R5D-C00;
PV20-1L1D-L02;
PV20-1R5D-F02
PV20-2R1D-C00;
PV20-2R5D-C02;
PV20-1R1D-C00;
PV20-1R5D-F02NP;
PV20-2R1D-C02;
PV20-2R5D-F00
PV20-1R1D-C02;
PV20-2L1D-C00;
PV20-2R1D-F00;
PV20-2R5D-F02;
PV20-1R1D-F00;
PV20-2L1D-C02
PV20-2R1D-F02;
PV20-2R5D-J00;
PV20-1R1D-F02;
PV20-2L1D-F00;
PV20-2R1D-F02NP;
PV20-2R1E-L02;
PV47-2L1D-C02-000;
PV29-2R1D-L02;
PV15-2R1E-C00;
PV6-2L1E-F02;
PV20-1R1E-L02
PV20-1R1D-L02;
PV20-1R1D-F00;
PV20-1L5D-K00;
PV20-1L1E-L02; PV20-1L1D-K02;
PV20-1L1D-C00;
PV15-2R1E-L02
PV15-2R1E-F00;
PV15-2L1E-C02 ;
PV15-1R1E-J00;
PV15-1L1E-L02;
PV10-2R5E-F02 ;
PV10-2R1E-J02;
PV10-2L5E-C00
PV10-2L1E-C00;
PV10-1L1E-L02;
PV6-2R5E-K00 ;
PV6-2R1E-K00;
PV20-1L5D-F02 ;
PV20-1L1E-C02;
PV20-1L1D-J00
PV10-1R1D-C02-000;
PV15-2R1E-K00;
PV15-2L5E-C00
