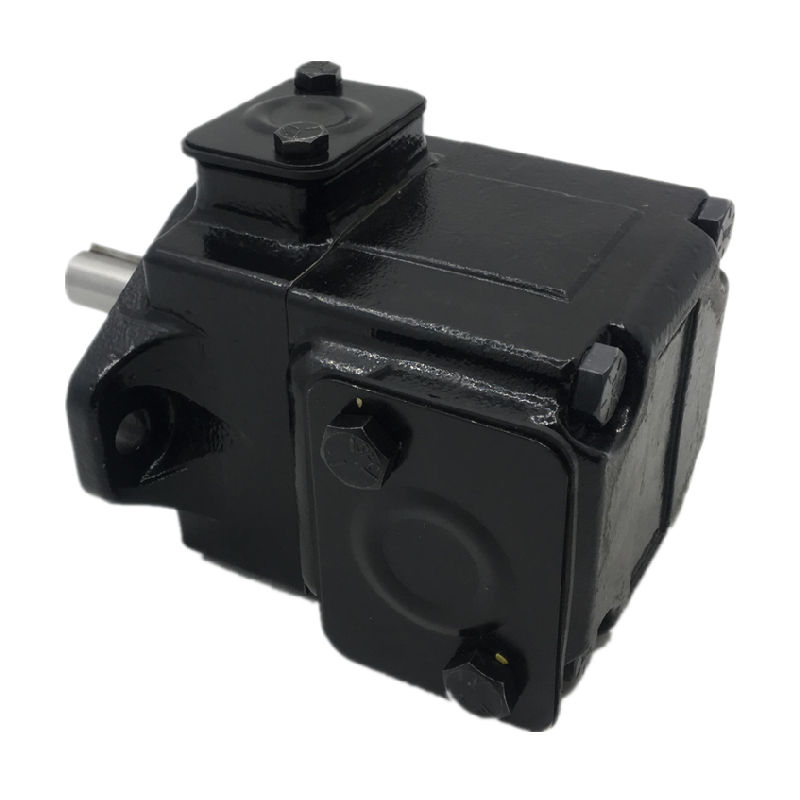

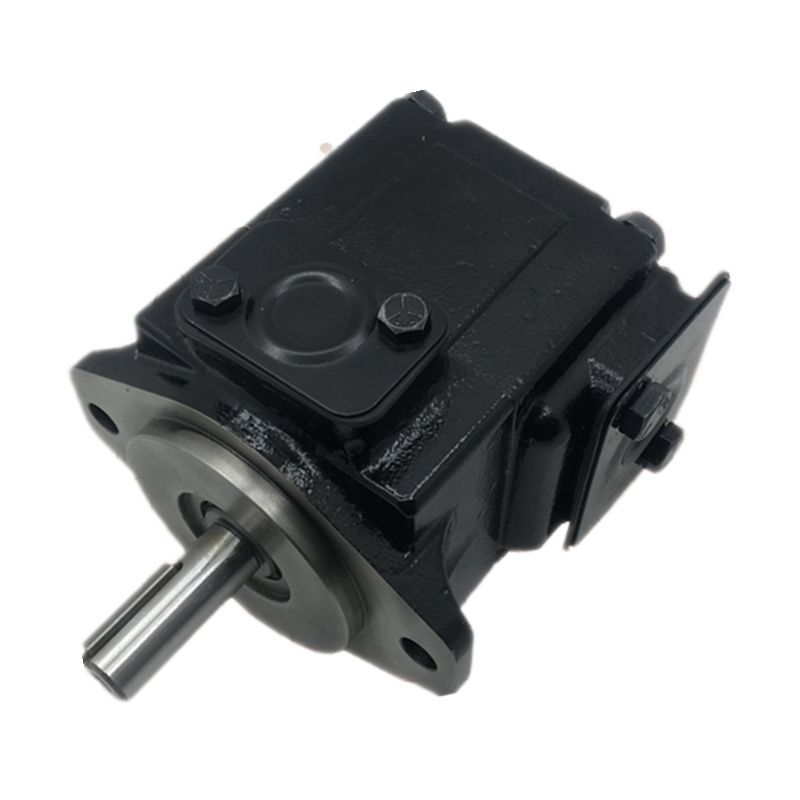

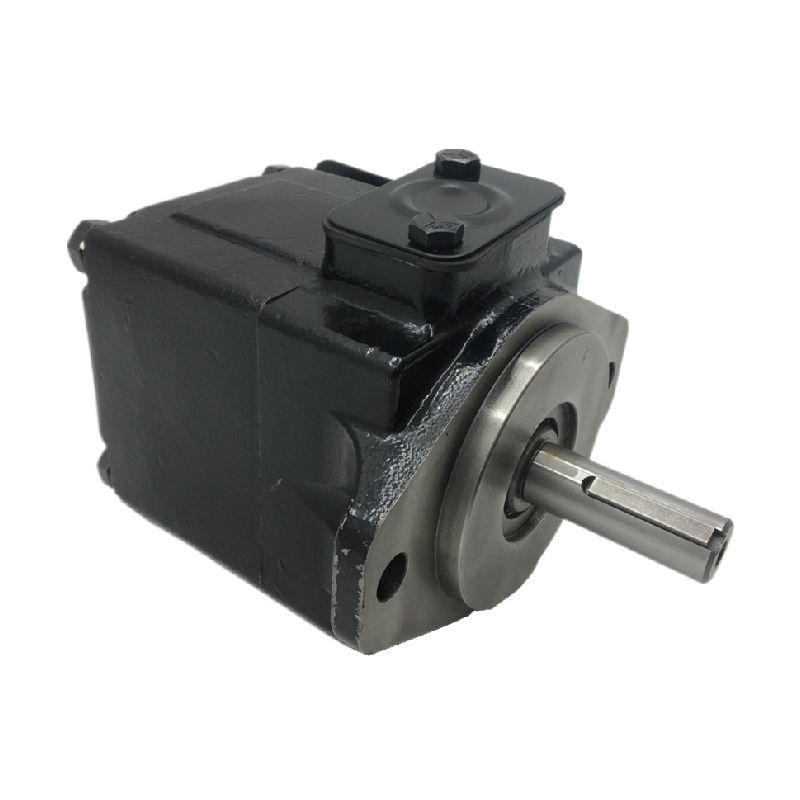

Máy bơm cánh gạt thay thế Parker T6CC/T6DC/EC/ED kép áp suất cao T6EC-042-012-1r T6EC

Bơm cánh gạt tác động kép PARKER: Nguyên lý làm việc của nó tương tự như bơm cánh gạt tác động đơn, ngoại trừ bề mặt stato bao gồm tám phần: hai cung bán kính dài, hai cung bán kính ngắn và bốn đường cong chuyển tiếp, stato và rôto đồng tâm.  Khi rôto quay theo chiều kim đồng hồ như trong sơ đồ, thể tích của buồng làm việc bịt kín tăng dần ở góc trên bên trái và góc dưới bên phải, tạo thành vùng hút dầu và giảm dần ở góc dưới bên trái và góc trên bên phải, hình thành vùng áp suất dầu;

Có vùng dầu kín giữa vùng hút dầu và vùng áp dầu để ngăn cách chúng  Rôto của máy bơm này quay một lần và mỗi buồng làm việc bịt kín hoàn thành hai hành động hút và áp suất dầu, do đó nó được gọi là bơm cánh gạt tác động kép  Hai vùng hút và áp suất của bơm đối xứng hoàn toàn và áp suất thủy lực tác động lên rôto được cân bằng hoàn toàn nên còn được gọi là bơm cánh gạt cân bằng.

Bơm cánh gạt tác động đơn PARKER: Máy bơm bao gồm các bộ phận như rôto 1, stato 2, cánh quạt 3, tấm phân phối dầu và nắp cuối  Mặt trong của stato là một lỗ hình trụ  Có độ lệch tâm giữa rôto và stato  Các lưỡi dao có thể trượt linh hoạt trong các rãnh của rôto  Dưới lực ly tâm trong quá trình rôto quay và áp suất dầu chảy vào gốc cánh, mặt trên của cánh được gắn chặt vào bề mặt bên trong của stato, tạo thành các khoang làm việc kín giữa hai cánh liền kề, tấm phân phối dầu, stato và rôto.

Khi rôto quay ngược chiều kim đồng hồ, lưỡi dao ở phía bên phải của hình sẽ mở rộng ra ngoài và thể tích của buồng làm việc bịt kín tăng dần, tạo ra chân không  Do đó, dầu được hút vào qua cổng hút số 6 và cửa sổ trên tấm phân phối dầu 5  Và ở phía bên trái của biểu đồ  Các lưỡi dao rút vào trong và thể tích của buồng kín giảm dần  Dầu trong buồng kín được ép ra ngoài qua một cửa sổ khác của tấm phân phối dầu và cổng áp suất dầu 1 rồi xuất ra hệ thống

Loại bơm này hấp thụ và ép dầu một lần trong mỗi vòng quay của rôto nên gọi là bơm tác động đơn.  Rôto chịu lực mất cân bằng thủy lực hướng tâm nên còn gọi là bơm không cân bằng, tải trọng ổ trục tương đối lớn  Bằng cách thay đổi độ lệch tâm giữa stato và rôto, có thể thay đổi độ dịch chuyển của bơm, vì vậy những máy bơm này là máy bơm có thể tích thay đổi.

PFVH35A30R1FN1

PFVH35A35R1FN1

PFVI2520A175R15FN1

PFVI2520C175R16FN

PFVI25A12R3FN1

PFVI25A12R4FN1

PFVI25A14R1FN1

PFVI25A14R1FN1

PFVI25A17R1FN1

PFVI25A21R4FN1

PFVI25C21R2FN

PFVI3525A3017R15FN1

PFVI35A25R1FN1

PFVI35A25R1FN1

PFV
